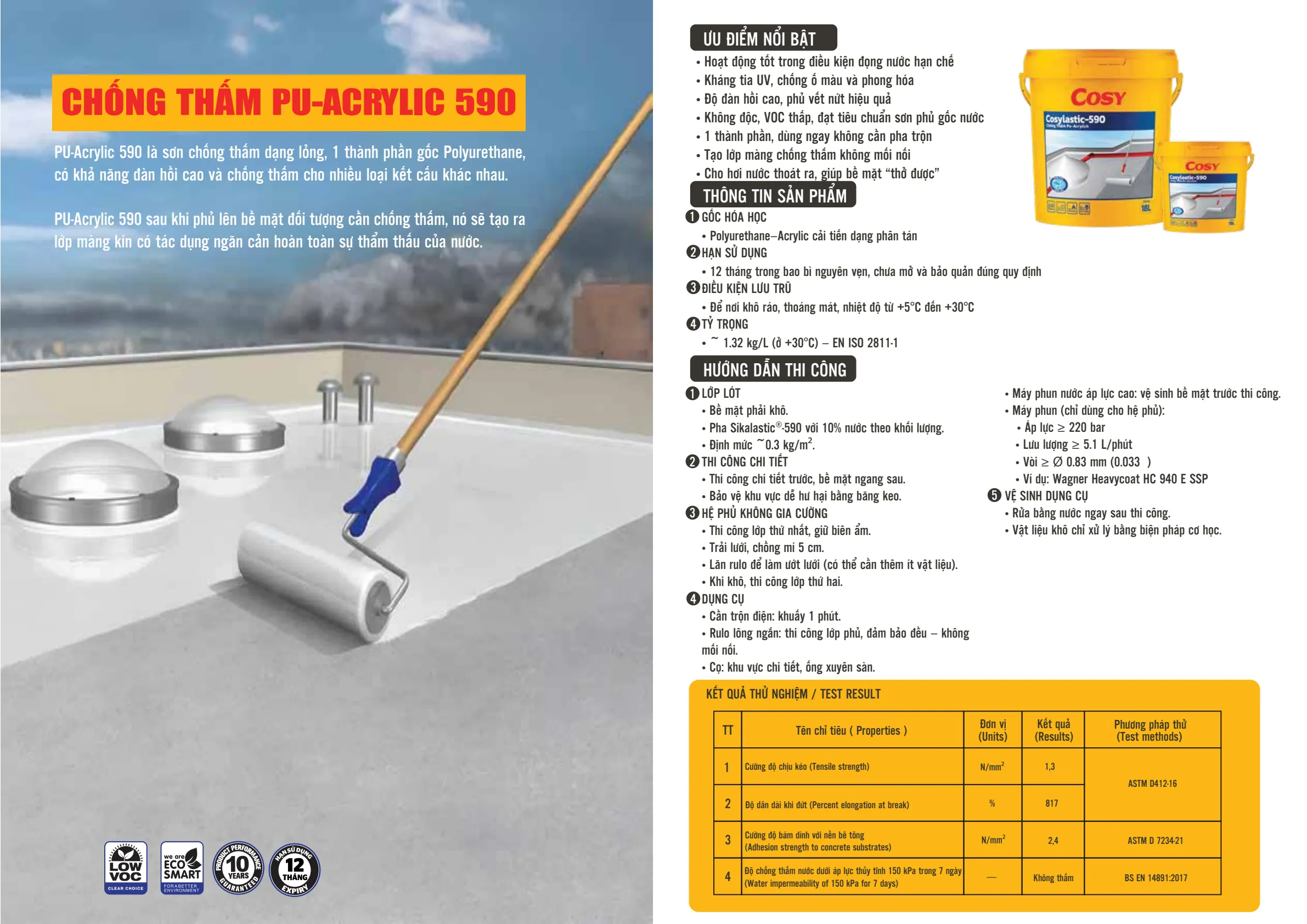

PU-Acrylic 590 là sơn chống thấm dạng lỏng, 1 thành phần gốc Polyurethane, có khả năng đàn hồi cao và chống thấm cho nhiều loại kết cấu khác nhau.
PU-Acrylic 590 sau khi phủ lên bề mặt đối tượng cần chống thấm, nó sẽ tạo ra lớp màng kín có tác dụng ngăn cản hoàn toàn sự thẩm thấu của nước.
Polyurethane–Acrylic cải tiến dạng phân tán
12 tháng trong bao bì nguyên vẹn, chưa mở và bảo quản đúng quy định
Để nơi khô ráo, thoáng mát, nhiệt độ từ +5°C đến +30°C
~ 1.32 kg/L (ở +30°C) – EN ISO 2811-1
Nhiệt độ môi trường và bề mặt: +15°C đến +35°C
Độ ẩm không khí: ≤ 80%
Điểm sương: nhiệt độ bề mặt phải cao hơn điểm sương ít nhất 3°C
Độ ẩm bề mặt: < 6%, không đọng nước, không tăng ẩm (ASTM – tấm polyethylene)
1. Thi công Sikalastic®-590 lên lớp lót
(Lớp lót = Sikalastic®-590 pha loãng 10% nước)
| Nhiệt độ | Độ ẩm | Thời gian chờ tối thiểu |
|---|---|---|
| +20°C | 50% | ~2 giờ |
| +30°C | 50% | ~1 giờ |
2. Thi công lớp thứ hai (hệ thống sơn phủ)
| Nhiệt độ | Độ ẩm | Thời gian chờ tối thiểu |
|---|---|---|
| +20°C | 50% | ~6 giờ |
| +30°C | 50% | ~4 giờ |
3. Hệ thống có lưới sợi thủy tinh Sika Reemat Premium
| Nhiệt độ | Độ ẩm | Thời gian chờ tối thiểu |
|---|---|---|
| +20°C | 50% | ~24 giờ |
| +30°C | 50% | ~12 giờ |
Có thể thi công lên khi bề mặt màng đã khô và được vệ sinh sạch.
| Nhiệt độ | Độ ẩm | Khô mặt | Kháng mưa | Khô hoàn toàn |
|---|---|---|---|---|
| +20°C | 50% | ~2 giờ | ~10 giờ | ~4 ngày |
| +30°C | 50% | ~1 giờ | ~6 giờ | ~2 ngày |
Ghi chú: Nhiệt độ thấp/độ ẩm cao làm khô chậm. Nhiệt độ cao/độ ẩm thấp làm khô nhanh.
Nhiệt độ môi trường & bề mặt: +15°C → +35°C
Độ ẩm không khí: ≤ 80%
Điểm sương: Nhiệt độ bề mặt phải cao hơn điểm sương tối thiểu 3°C để tránh ngưng tụ.
Độ ẩm bề mặt: < 6%, không đọng nước, không tăng ẩm (kiểm tra theo ASTM – tấm polyethylene)
1. Thi công Cosy lên lớp lót
(lớp lót = Cosy pha loãng 10% nước theo khối lượng)
| Nhiệt độ | Độ ẩm | Thời gian chờ tối thiểu |
|---|---|---|
| +20°C | 50% | ~2 giờ |
| +30°C | 50% | ~1 giờ |
2. Thi công lớp thứ hai (hệ sơn phủ Cosy)
| Nhiệt độ | Độ ẩm | Thời gian chờ tối thiểu |
|---|---|---|
| +20°C | 50% | ~6 giờ |
| +30°C | 50% | ~4 giờ |
3. Hệ thống có lưới sợi thủy tinh Reemat Premium
| Nhiệt độ | Độ ẩm | Thời gian chờ tối thiểu |
|---|---|---|
| +20°C | 50% | ~24 giờ |
| +30°C | 50% | ~12 giờ |
Ghi chú: Có thể thi công khi màng Cosy đã khô và được vệ sinh sạch.
| Nhiệt độ | Độ ẩm | Khô mặt | Kháng mưa | Khô hoàn toàn |
|---|---|---|---|---|
| +20°C | 50% | ~2 giờ | ~10 giờ | ~4 ngày |
| +30°C | 50% | ~1 giờ | ~6 giờ | ~2 ngày |
Lưu ý: Nhiệt độ thấp / độ ẩm cao làm khô chậm. Nhiệt độ cao / độ ẩm thấp làm khô nhanh.
Bê tông đủ tuổi 28 ngày, cường độ bám dính ≥ 1.5 N/mm².
Mài hoặc bắn nhám để loại bỏ bột xi măng, tạo bề mặt nhám.
Loại bỏ lớp yếu, bong tróc; xử lý lỗ rỗ, vết hở bằng sản phẩm phù hợp
Mài phẳng các điểm gồ ghề.
Bề mặt xốp phải lót để hạn chế thoát khí, tránh bọt khí. Nên lót vào buổi chiều/tối.
Luôn thi công lớp lót + hệ thống gia cường toàn bộ.
Màng bitum phải bám chắc, không hư hại nặng.
Luôn quét lót và gia cường toàn bộ.
Không lẫn lớp bong tróc, lớp gốc than đá hoặc màng bay hơi.
Luôn quét lót và gia cường toàn bộ.
Bề mặt chắc, mài sáng phần lộ thiên.
Gia cường tại mối nối/vít.
→ Các bề mặt khác: Liên hệ kỹ thuật Sika.
Khuấy đều cosy-590 khoảng 1 phút.
Không trộn quá lâu để tránh cuốn khí.
Bề mặt phải khô.
Pha cosy-590 với 10% nước theo khối lượng.
Định mức ~0.3 kg/m².
Thi công chi tiết trước, bề mặt ngang sau.
Bảo vệ khu vực dễ hư hại bằng băng keo.
Thi công lớp thứ nhất, giữ biên ẩm để không tạo mối nối.
Khi khô, thi công lớp thứ hai (theo thời gian chờ quy định).
Thi công lớp thứ nhất, giữ biên ẩm.
Trải lưới, chồng mí 5 cm.
Lăn rulo để làm ướt lưới (có thể cần thêm ít vật liệu).
Khi khô, thi công lớp thứ hai.
Cần trộn điện: khuấy 1 phút.
Rulo lông ngắn: thi công lớp phủ, đảm bảo đều – không mối nối.
Cọ: khu vực chi tiết, ống xuyên sàn.
Máy phun nước áp lực cao: vệ sinh bề mặt trước thi công.
Máy phun (chỉ dùng cho hệ phủ):
Áp lực ≥ 220 bar
Lưu lượng ≥ 5.1 L/phút
Vòi ≥ Ø 0.83 mm (0.033″)
Ví dụ: Wagner Heavycoat HC 940 E SSP
Rửa bằng nước ngay sau thi công.
Vật liệu khô chỉ xử lý bằng biện pháp cơ học.
